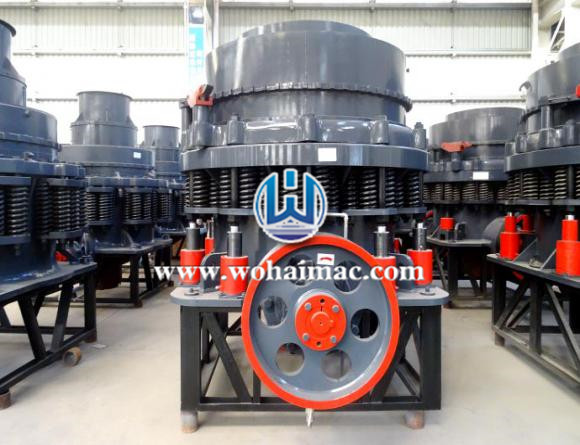

【產品介紹】：CS系列彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型和短頭型用于細碎作業。
破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。
| 型號 |
動錐直徑
(inch）
|
腔型 |
給料口尺寸
(mm)
|
出料口尺寸
(mm)
|
主軸轉速
(r/min)
|
電動機功率
(kw)
|
生產能力
(t/h)
|
重量
(t)
|
外形尺寸
(mm)
|
|
|
閉口邊
(mm)
|
開口邊
(mm)
|
|||||||||
| CS75B | 900(3′) | 細型 | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 15 | 2821×1880×2164 |
| 粗型 | 159 | 175 | 13-38 | |||||||
| CS110B | 1200(4′) | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 20 | 2821×1880×2164 |
| 中型 | 156 | 156 | 13-38 | 100-200 | ||||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
| CS160B | 1295(4.25) | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 27 | 2800×2342×2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
| CS220B | 1650(5.5) | 細型 | 188 | 209 | 16-38 | 485 | 220 | 181-327 | 55 | 3911×2870×3771 |
| 中型 | 213 | 241 | 22-51 | 258-417 | ||||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
| CS315B | 2134(7′) | 細型 | 253 | 278 | 19-38 | 435 | 315 | 381-726 | 110 | 4631×3251×4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||
